素子シンボルの編集

1. 素子ライブラリ

   1. 素子シンボル

      回路図では、部品を端子を伴うシンボルで表現します。ライブラリに登録されていない部品は新規に作成する必要があります。

   2. LCov

      　Bsh3では素子シンボルの作成に LCov を利用します。これは、Bsh3 に組み込まれています。LCov は素子シンボルをライブラリファイルに保存します。ライブラリの拡張子は LB3 で、定義済みのライブラリファイルはBsh3に記録されています。

   3. ブロック

      　一つの部品に複数の素子が組み込まれている場合、各素子の端子番号はブロック別に定義します。

2. 新規素子シンボルの登録

   1. LCov の起動

      cov27フォルダにあるLcov を起動します。新規ライブラリを作成する場合は「新規」、既存のファイルに追加する場合は「開く」でライブラリファイルを読み込みます。

   2. ダイアログ

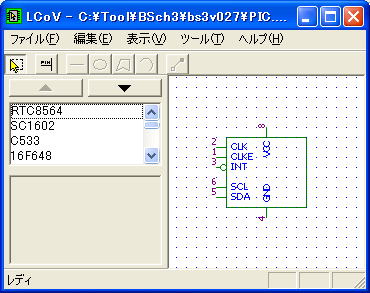

      　下記のようなダイアログが表示されます。左にライブラリに登録された部品のリスト、右に素子の記号が表示されます。部品を新規に作成するには、「編集メニュー」から「部品の新規作成」をクリックします。
