温度センサ

1. 温度センサー：LM35DZ


   1. 端子

      　LM35DZは　10.0mV/℃ の特性をもった温度センサーです。0度のとき0Vですから、100度で1V出力になります。したがって、５V最大のADコンバーターを利用するには、数倍の増幅が必要です。
      　下図は下から見たときのピン接続です。




   2. 利用法

      以下のように0度のとき０V、10度のとき0.1V を出力します。したがって、opアンプで10倍程度に電圧を拡大すると良いでしょう。単電源で利用する場合は、マイナスの温度の測定ができません。



      　零下の温度を測定するには、GNDを分離するか、負電源が必要です。


2. 温度センサ：S8100


   1. 温度測定
      温度を長期間測定しよう。電子的に温度を長期間自動測定することで、環境をより正確に知ることができる、


   2. 温度センサ

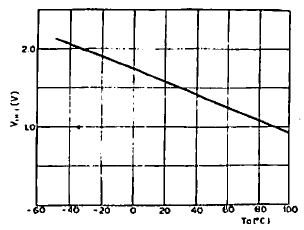

      ここでは、温度センサとして、s8100-B を利用します。これは、下図のように、-60〜100 の間で出力電圧が直線的に変化します。電圧は５Vで利用できます。



      ただし、電圧の変化は小さく、0度から30度の範囲では 0.5V 程度しか変化しません。これをそのまま、AD変換すると、ディジタル値で 100 程度しか変化しません。これでは、正確な計測はできません。そこで、AD変換する前に、センサーの信号をアナログ処理し、変化する範囲を広げます。
      　ただし、そのまま増幅すると、センサーからの信号が２Vありますから、2倍が限度です。（AD変換の最大値は4.5V程度です）。そこで、サンサーの最小電圧である約１Vを引いてから、4倍程度の増幅します。
      　センサーの電圧を VS とすると、

      　　VT=４．０＊（VS-1.0)

      と変換するわけです。これで、VSが２VのときVTは４V、VSが１Vのとき、VSは０Vになります。VSが１Vいかになると、VTが負になりますが、気温が９０度を超える心配はないでしょう。


   3. 端子
       センサーの端子は以下のようです。２ピンをグランド、１ピンを５Vの電源に接続します。３ピンにセンサー出力が得られます。



      　逆方向に接続すると、発熱して壊れますから、注意してください。


   4. アナログ回路
      　下図は 二つに信号の差 （IN+ -　IN-） を計算し、(R2/R1) 倍するOPアンプ回路です。二つのR2とR1は同じ値にする必要があります。

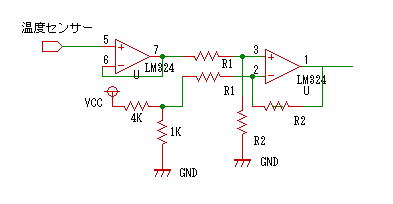

      IN- に１V を設定し、 R2/R1 を　4程度 に設定すれば、目的の回路になります。しかし、IN+ にセンサの信号を接続すると、センサの電圧が変化してしまいます。そこで、次のように、バッファー回路をセンサーとOP差分回路の中間に入れます。１Vの電圧は、５Vの電源電圧を二つの抵抗で分圧して作ります。




3. 湿度センサ：CHS-GSS


   1. 概要
      TDKが提供するCHS-GSSは電源を加えるだけで、相対湿度をアナログ電圧で出力します。


   2. 端子

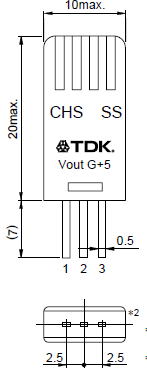

      　電源グランドを２ピン、＋を３ピンに接続します。




   3. 特性

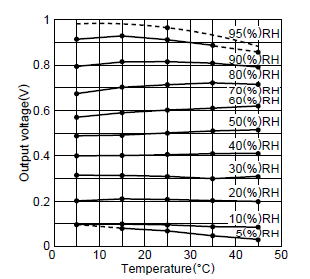

      　湿度に対する出力電圧は、ほぼ、直線状です。ただし、周囲温度の依存性はありますから、精度が必要な場合、
