光センサー：CDS

1. 光センサー

   　光センサーは光の強さにより、抵抗値が変わる物質（cds）を利用しています。光が殆どないときは、数十Kオームの高抵抗ですが、、室内照明程度の明るさで、数Kオームまで抵抗が低下します。



   　このcdsの抵抗変化を電圧として取り出し、PICのAD変換機能を利用すると、光センサーからの電圧により、出力の制御を行うことができます。


2. CDSの特性
   　CDSは600nm近くに、感度のピークがあります。動特性や直線性は半導体のセンサより劣りますが、価格が安く、使いやすい素子です。
   　ただし、CDS は環境に問題がありますから、取り扱いに注意してください。




3. センサー回路

   　図で楕円で囲まれた抵抗の記号がCDS光センサです。CDSの面への明るさが変わると、図の出力端子の電圧が変化します。



   テスターでcdsの面を室内光をあてた場合と、指で塞いだ場合の抵抗を測定してください。次に、図のように70kΩ程度の抵抗を直列に接続し、５Vの電圧をかけたときの出力電圧を測定してください。
   　CDSの抵抗を r kΩ（Ω） としたとき、 出力電圧は 5 * ( r / ( r + 70) ) となることを確認してください。


4. 回路例

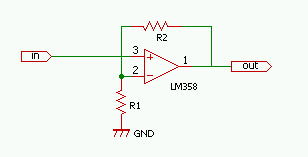

   　PICは　０Vから5V の値をAD変換しますが、一般にセンサーからの信号はこれより小さくなります。そこで、オペアンプ（演算増幅器）を利用します。これは、図のような回路を組むと、出力は入力の 1 + (R2/R1) 倍された電圧になります。

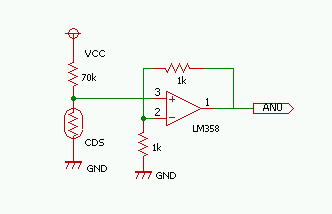

   センサー回路を含めると、入力は次のような回路になります。
