デコーダ・エンコーダ回路

• 1. 3-8デコーダ：74138,７４２３８


     1. 3-8デコーダ
        　７４１３８は入力　A,B,C を2進数としたとき、対応する数の出力信号（Y0〜Y7)の1本を0（74238の場合１）にします。このとき、G1,G2A,G2Bが（１，０，０） になっていることが必要です。



        入力信号3本で、8本の出力信号の内1本を0に出来るため、プロセッサからの信号線を減らすことが出来ます。


     2. 詳細回路（74138）
        　74238の場合、出力が正（反転なし）になります。



     3. 利用例
        　左上の4本の信号で、右の16本の出力信号のうち1本をドライブします。入力信号の最上位ビットを、Ｇ１，Ｇ２ に加えて、二つの 238 を切り替えています。





  2. 10-4エンコーダ（７４１４７）


     1. エンコーダ
        デコーダと逆で、10本の信号のどれか1本が０になったとき、その信号線の2進数を D,C,B,A に出力します。同時に複数の信号が１にならない場合、入力信号線を節約できます。
        　また、複数の信号が同時に１になった場合、大きい方の信号線の番号を返します。

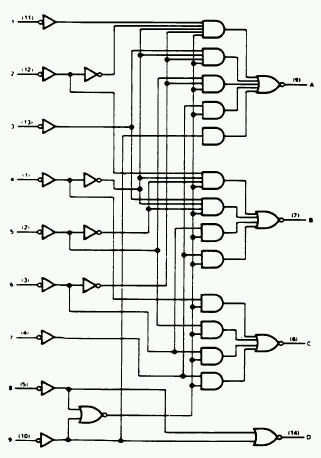

     2. 詳細回路
        　かなり簡単化した、うまい回路構成になっています。




     3. ８−３エンコーダ
        　8本の信号を3本のバイナリに符号化するICとして、７４LS748があります。
