opアンプ発振回路

1. 三角波発振回路


   1. opアンプ回路
      矩形波発振回路と積分回路を組み合わせた三角波発振回路です。

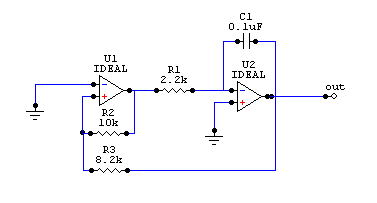

   2. 回路
      　U2がR1とC1を定数とする積分回路です。U1は入力と反転した積分出力を加算し、積分出力が入力電圧を上回ると出力電圧を逆転し、逆方向への積分を開始します。



      発振周波数は、
      　(1/4*C1*R1)*(R2/R3)
      になります。
      　R2>R3 とすることが必要です。


2. 正弦波発振回路


   1. 正弦波発振回路
